Алюминиевая стеновая опалубка

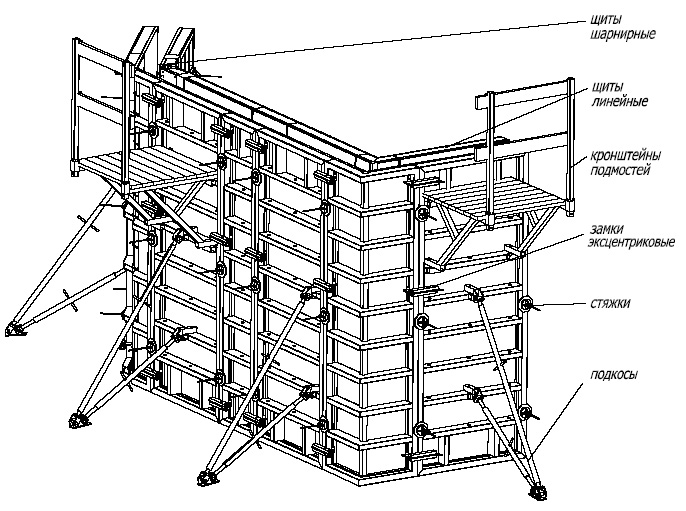

Рис.1. Общий вид стеновой опалубки.
Конструкция стеновой опалубки состоит из высокопрочных алюминиевых щитов, стальных комплектующих элементов и превосходит по многим показателям опалубки лучших зарубежных производителей. Такое сочетание алюминия и стали позволяет получить оптимальные весовые показатели (30 кг/м2) при высокой прочности и жесткости. При этом опалубка рассчитана на высокое давление бетонной смеси – 80 кПа (8т/м2).
Опалубка соответствует I классу согласно ГОСТ Р 52085-2003, что гарантирует геометрическую точность формообразующих элементов, их высокую жесткость и позволяет получать качественные поверхности стен, не требующие последующей отделки.
Возможность собирать щиты в различных сочетаниях (вертикально, горизонтально и с продольным смещением) делает опалубку универсальной и позволяет воплотить в бетоне самые смелые архитектурные идеи.
Простота монтажа и возможность перемещения собранных крупногабаритных стеновых панелей обеспечивает высокую скорость работ. Высококачественная березовая ламинированная фанера, используемая в качестве палубы, выдерживает более 80 циклов бетонирования, а алюминиевый каркас более 350 циклов.
Щиты
Щиты предназначены для формирования поверхности бетонируемых конструкций. Щиты состоят из каркаса и палубы.
Каркас изготавливается из алюминиевых профилей двух типов: специальный профиль, образующий периметр каркаса и прямоугольный профиль, из которого изготавливают ребра.
По высоте щита в специальном профиле имеются отверстия под стяжки, усиленные трубчатыми или коническими вставками. В ребрах каркаса выполнены отверстия для навески кронштейнов подмостей и установки подкосов.
Рис.2. Каркас щита.
Выступающая грань позволяет защитить торец фанеры от механических повреждений и получить на поверхности бетона углубления, которые легко заделываются, а не выступы, которые необходимо срубать после распалубки.
Перемычка позволяет воспринимать значительные нагрузки при монтаже опалубки крупноразмерными панелями и при соединении щитов (установки замка ударным способом). В качестве палубы использована березовая большеформатная ламинированная фанера толщиной 18 мм, с заделкой торцов палубы от влаги герметиком.
Возможно изготовление палубы щитов из ламинированной фанеры с наружными слоями из пластика специально адаптированного для бетонных работ. Такое покрытие обеспечивает повышенную влагостойкость, меньшую адгезию к бетону, пилится и сверлится без скалывания.
Щиты линейные
Щиты линейные предназначены для устройства опалубки монолитных стен.
Щиты выполнены модульной конструкции, универсальными и взаимозаменяемыми, сборка может осуществляться по любым торцам, как в вертикальном, так и горизонтальном положении. В данном случае щиты быстро и удобно соединяются замками.

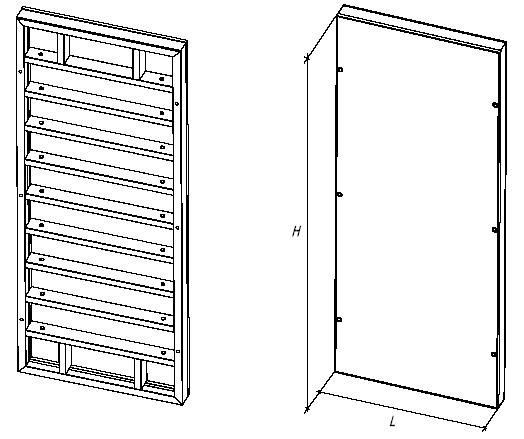

Рис.3. Щит линейный.
Типоразмеры линейных щитов указаны в таблице:
|
Н-3,0м |
Н-3,3м |
Н-1,5м |
|
Щит 1,2х3,0 |
Щит 1,2х3,3 |
Щит 1,2х1,5 |
|
Щит 1,1х3,0 |
Щит 1,1х3,3 |
Щит 1,1х1,5 |
|
Щит 1,0х3,0 |
Щит 1,0х3,3 |
Щит 1,0х1,5 |
|
Щит 0,9х3,0 |
Щит 0,9х3,3 |
Щит 0,9х1,5 |
|
Щит 0,85х3,0 |
|
|
|
Щит 0,8х3,0 |
Щит 0,8х3,3 |
Щит 0,8х1,5 |
|
Щит 0,78х3,0 |
Щит 0,78х3,3 |
|
|
Щит 0,76х3,0 |
|
|
|
Щит 0,74х3,0 |
Щит 0,74х3,3 |
|
|
Щит 0,7х3,0 |
Щит 0,7х3,3 |
Щит 0,7х1,5 |
|
Щит 0,65х3,0 |
Щит 0,65х3,3 |
|
|
Щит 0,6х3,0 |
Щит 0,6х3,3 |
|
|
Щит 0,55х3,0 |
Щит 0,55х3,3 |
Щит 0,55х1,5 |
|
Щит 0,5х3,0 |
Щит 0,5х3,3 |
Щит 0,5х1,5 |
|
Щит 0,45х3,0 |
Щит 0,45х3,3 |
|
|
Щит 0,4х3,0 |
Щит 0,4х3,3 |
Щит 0,4х1,5 |
|
Щит 0,3х3,0 |
Щит 0,3х3,3 |
Щит 0,3х1,5 |
|
Щит 0,25х3,0 |
Щит 0,25х3,3 |
|
Щиты угловые внутренние
Угловые внутренние щиты применяются для формования внутренней стороны прямого угла стены здания и также состоят из каркаса и палубы.

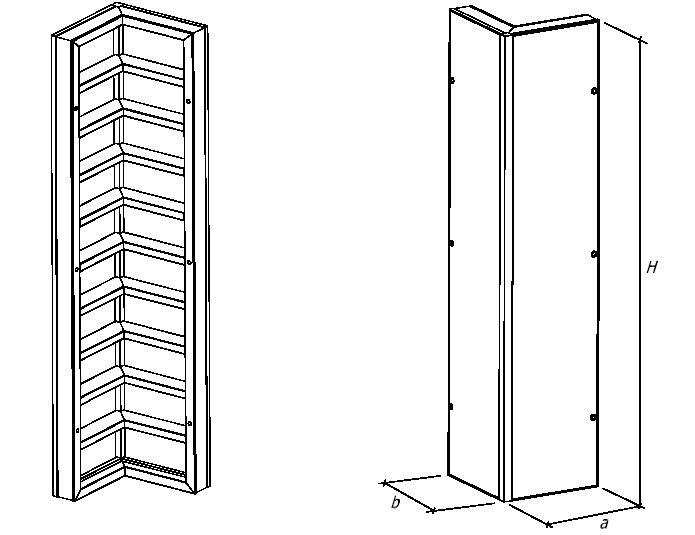

Рис. 4. Щит угловой внутренний.
Типоразмеры угловых внутренних щитов указаны в таблице:
|
ЩУВ 0.6х0.6х3.0 |
ЩУВ 0.5х0.3х3.0 |
ЩУВ 0.4х0.4х3.0 |
ЩУВ 0.3х0.3х3.0 |
|
ЩУВ 0.6х0.6х3.3 |
ЩУВ 0.5х0.3х3.3 |
ЩУВ 0.4х0.4х3.3 |
ЩУВ 0.3х0.3х3.3 |
|
|
ЩУВ 0.5х0.3х1.2 |
|
ЩУВ 0,3х0,3х2,5 |
|
|
ЩУВ 0.5х0.3х0.6 |
|
ЩУВ 0,3х0,3х1,5 |
Щиты угловые наружные
Угловые наружные щиты применяются для формования наружной стороны прямого угла стены здания и состоят из каркаса и палубы.

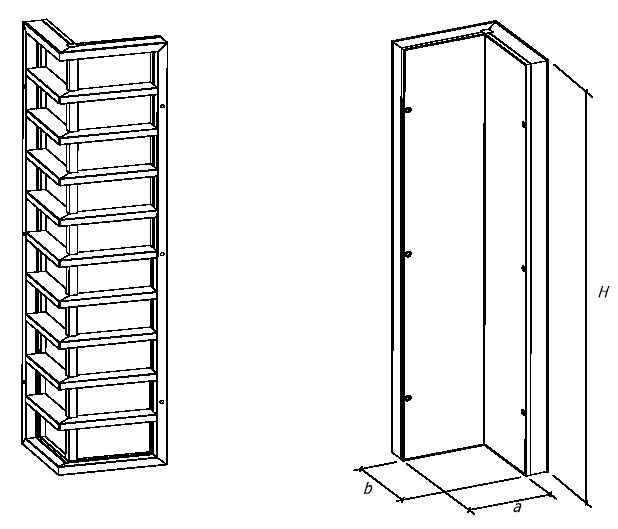

Рис.5. Щит угловой наружный.
Типоразмеры угловых наружных щитов указаны в таблице:
|
ЩУН 0,7х0,7х3,0 |
ЩУН 0,6х0,6х3,0 |
ЩУН 0,5х0,5х3,0 |
ЩУН 0,48х0,48х3,0 |
ЩУН 0,45х0,45х3,0 |
|
|
|
ЩУН 0.5х0.5х3.3 |
ЩУН 0.48х0.48х3.3 |
ЩУН 0.45х0.45х3.3 |
|
|
|
ЩУН 0,5х0,5х2,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Щиты шарнирные надставки щита шарнирного, надставки щита углового
Шарнирные щиты применяются для формования непрямых углов стен здания.
Существует два основных типоразмера шарнирных угловых щитов. При формировании угла щит 0,3х0,3х3,0 (2,5;3,3) устанавливается с внутренней стороны угла, а щит 0,1х0,1х3,0 устанавливается с наружной стороны угла.

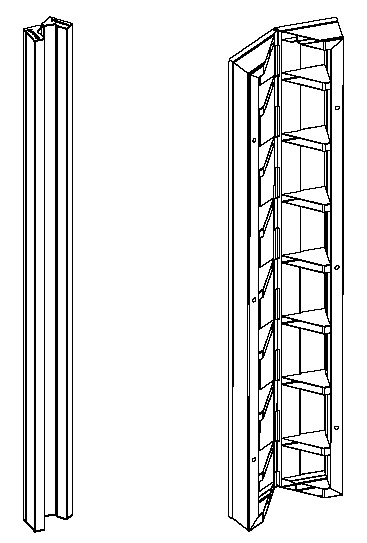

Рис.6. Щиты шарнирные.
Типоразмеры шарнирных щитов указаны в таблице:
|
ЩШ 0,3х0,3х3,0 |
ЩШ 0,5х0,5х3,0 |
ЩШ 0,1х0,1х3,0 |
|
ЩШ 0,3х0,3х3,3 |
ЩШ 0,5х0,5х3,3 |
ЩШН 0,1х0,1х1,2 |
|
ЩШ 0,3х0,3х2,5 |
ЩШ 0,5х0,5х2,5 |
ЩШН 0,1х0,1х0,6 |
|
ЩШ 0,3х0,3х1,5 |
НЩШ 0.5х0.5х1.2 |
|
|
НЩШ 0,3х0,3х1,2 |
|
|
Щиты доборные
Типоразмеры щитов доборных указаны в таблице:
|
|
ЩД 0,25х2,5 |
|
|
|
ЩД 0,3х1,2 |
ЩД 0,3х2,5 |
|
ЩД 0,3х0,6 |
|
ЩД 0,4х1,2 |
ЩД 0,4х2,5 |
|
|
|
ЩД 0,5х1,2 |
ЩД 0,5х2,5 |
|
ЩД 0,5х0,6 |
|
ЩД 0,6х1,2 |
ЩД 0,6х2,5 |
|
ЩД 0,6х0,6 |
|
ЩД 0,7х1,2 |
ЩД 0,7х2,5 |
|
ЩД 0,7х0,6 |
|
ЩД 0,74х1,2 |
ЩД 0,74х2,5 |
|
|
|
ЩД 0,76х1,2 |
|
|
|
|
ЩД 0,78х1,2 |
|
|
|
|
ЩД 0,8х1,2 |
ЩД 0,8х2,5 |
|
ЩД 0,8х0,6 |
|
ЩД 0,9х1,2 |
ЩД 0,9х2,5 |
|
ЩД 0,9х0,6 |
|
ЩД 1,0х1,2 |
ЩД 1,0х2,5 |
|
|
|
ЩД 1,2х1,2 |
ЩД 1,2х2,5 |
|
ЩД 1,2х0,6 |
Щиты универсальные – предназначены как для опалубки стен, так и для колонн
Типоразмеры щитов универсальных указаны в таблице:
|
Щит УН 0,8х3,3 |
|
Щит УН 1,2х3,3 |
|
Щит УН 1,0х3,0 |
|
Щит УН 0,8х3,0 |
|
Щит УН 0,7х3,0 |
|
Щит УН 1,2х3,0 |
|
Щит УН 0,8х2,5 |
|
Надставка щита УН 1,2х2,5 |
|
Надставка щита УН 1,2х1,2 |
|
Надставка щита УН 1,2х0,6 |
|
Надставка щита УН 0,8х0,6 |
|
Надставка щита УН 0,8х1,2 |
Угольники алюминиевые
| Угольник L=3,0 |
| Угольник L=3,3 |
| Угольник L=1,2 |
| Угольник L=0,6 |
| Угольник L=2,5 |
